Калибровка аудиометра: зачем, когда и где откалибровать аудиометр?

Качество оборудования играет важнейшую роль в диагностике различных нарушений слуха, особенно на ранней стадии. Однако показатели даже самого точного аудиометра со временем в процессе использования могут искажаться. Убедиться в том, что прибор исправен и настроен правильно, помогает регулярная калибровка. Расскажем, как проводится данная процедура.

Что такое акустический ноль?

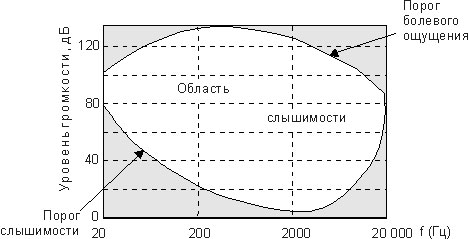

Для определения степени тяжести нарушений слуха диагносты ориентируются на специальную шкалу, зафиксированную на приборе. Каждому значению на ней соответствует определенный уровень акустического сигнала с учетом допустимой погрешности, которая не влияет существенным образом на постановку диагноза.  Акустическим нулем принято считать такое положение регулятора устройства, когда производимый сигнал равняется уровню нормального здорового слуха. Данное значение определяется на основе среднестатистических данных.

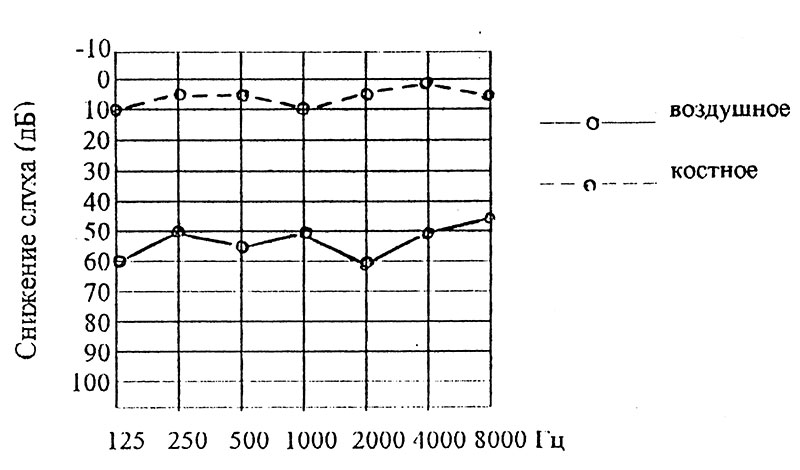

Главная задача калибровки — отрегулировать этот показатель максимально точно. Для этого используются заложенные в аппарате настройки, позволяющие изменять мощность сигнала. Его напряжение на каждой частоте должно создавать эффект порогового восприятия звуков, когда регулятор находится в положении «Потеря слуха». Проще говоря, нулем будет отмечен нормальный слух при оценке как костной, так и воздушной проводимости. Когда слух нарушен, график на аудиограмме будет изображен под линией, соответствующей акустическому нулю.

Регулировка акустического нуля

Пороговое напряжение, которое возникает в телефоне аудиометра, со временем искажается. Поэтому на него нельзя полагаться, когда дело касается регулировки акустического нуля. Кроме того, в процессе эксплуатации воздушные телефоны и вибраторы теряют отдачу и могут быть заменены идентичными. При этом новая комплектующая все равно будет иметь несколько иные параметры, а значит и напряжение сигнала будет иметь другие показатели, нежели при первичной калибровке.

Чтобы каждый раз не определять новые значения порогового напряжения, которые бы отражали понятие «здоровый слух» и наиболее точно соответствовали акустическому нулю, для калибровки используют специальные акустические системы, имитирующие слуховой аппарат человека.

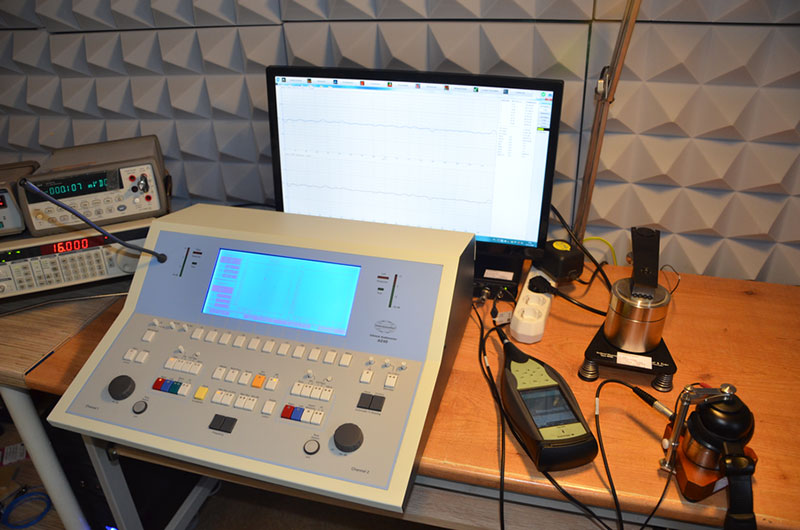

Системы для калибровки аудиометров

Системы, которые на сегодняшний день успешно применяются для калибровки аудиометров, состоят из 2 важных блоков.

1. Искусственное ухо — представляет собой камеру с полостью в несколько кубических сантиметров, к которой подключаются микрофон и телефон аудиометра. Внутри создается объем, который идентичен, возникающему в человеческом ухе, при проведении исследования на приборе.
2. Искусственный мастоид — этот блок воссоздает анатомические характеристики человека: массу черепа и его содержимого, податливость костных структур и свойства дермы, влияющие на рассеивание звука. Его основная задача — сымитировать такую нагрузку, которая возникает при оценке костной проводимости. Также с помощью искусственного мастоида проводят оценку уровня ускорения вибраций, которые развивает прибор.

С помощью таких акустических систем проводится различная калибровка аудиометрического оборудования:

• калибровка наушников;
• регулировка высокочастотных телефонов;
• калибровка звукопроводников;
• калибровка свободного поля в аудиометрических кабинетах;
• настройка осцилляторов и другого.

Как правило, большинство таких систем являются универсальными и подходят для любых аудиометров, произведенных по стандартам ISO. Подключение к различному оборудованию обеспечивают многопрофильные адаптеры.

Контрольные показатели

Когда калибровка проводится с помощью описанных выше систем, то вместо порогового напряжения используют контрольные эквивалентные показатели для установки аудиометрического нуля. Их преимущество заключается в том, что характеристики работы аудиометрического телефона уже не будут иметь значения.

• КЭПУЗД — контрольным эквивалентным пороговым УЗД называют показатель, который демонстрирует определенная модель аудиометра с конкретным типом телефона.
• КЭПУУВ — контрольный эквивалентный пороговый уровень ускорения вибраций.
• КЭПУПС — контрольный эквивалентный пороговый уровень переменной силы.

Эти показатели для аудиометрического оборудования определяются изначально в соответствии с эталонными порогами слышимости и стандартизируются.

Как проводится калибровка аудиометра?

Для корректной калибровки необходимо провести несколько операций с учетом описанных выше особенностей процедуры и с использованием систем для калибровки. Данная операция является довольно сложной, требует пристального внимания, большого опыта и состоит из нескольких последовательных шагов:

• в искусственном ухе устанавливают необходимое для калибровки напряжение;
• регулировка проводится в диапазоне, превышающем слуховой порог примерно на 20-40 фон, чтобы избежать акустических помех;
• затем проводят перерасчет в соответствии с превышением;
• в итоге на шкале прибора фиксируется показатель 0 фон.

Результатом правильной калибровки становится выбор такого напряжения, при котором сигнал соответствует контрольным значениям. Такую тонкую настройку оборудования лучше доверить профессионалам, которые не только отрегулируют аудиометрический ноль, но и оценят уровень сигналов как воздушных телефонов, так и костных вибраторов. Калибровку рекомендуется проводить ежегодно, а также сразу, если обнаружены изменения телефона.

Как часто нужно делать калибровку аудиометра?

Производители рекомендуют выполнять калибровку аудиометров не реже 1 раза в год.

В случае критической ошибки большинство приборов выдает соответствующее оповещение о необходимости калибровки, но не стоит рассчитывать только на функцию самодиагностики. Для проведения максимально точных диагностических процедур аудиометр обязательно нужно калибровать ежегодно.

Где сделать калибровку аудиометра?

Если вам необходимо откалибровать аудиометр, наша сервисная служба готова помочь вам.

Наши сотрудники имеют большой опыт оказания подобных услуг и работают с различными моделями аудиометров от ведущих мировых производителей.

В кратчайшие сроки после обращения специалисты проведут регулировку аудиометрического нуля, а также детальную оценку сигналов костного вибратора и воздушного телефона.

Кроме того, при обнаружении неполадок мы поможем быстро их устранить и проконсультируем по всем вопросам, связанным с эксплуатацией прибора.
